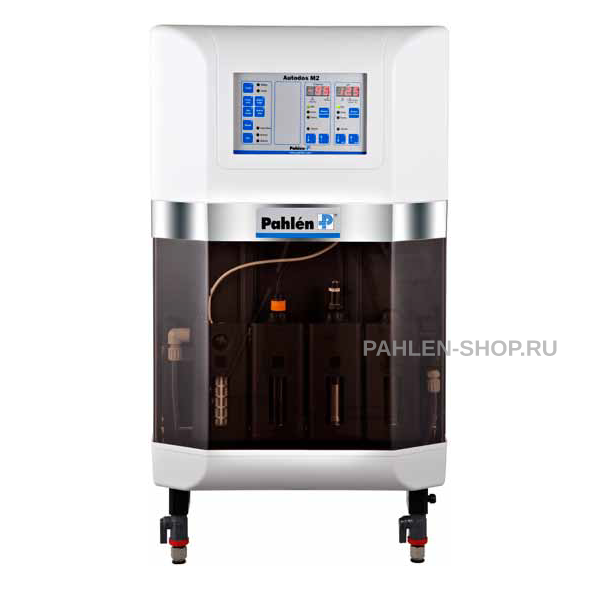

Autodos M2 для pH и свободного хлора

Autodos надежная, проверенная десятилетиями система для дозирования хлора и коррекции pH. Autodos доступен в многочисленных версиях и позволяет определять рН и хлор (по значению редокс, свободный или связанный). Autodos может быть использован в бассейнах любого типа. Результаты измерений хлора и рН отображаются на светодиодном дисплее. Autodos прост в эксплуатации и обеспечивает высокоточные измерения, что позволяет осуществлять надежный мониторинг и эффективную дезинфекцию бассейновой воды.

Система Autodos разработана специалистами Pahlén и включает модели, удовлетворяющие любым требованиям: от Autodos M1, измеряющей один из параметров (pH, редокс, свободный или общий хлор) до самой совершенной Autodos M3 с мультиконтроллером, определяющим одновременно pH, свободный и связанный хлор.

RAM

Сохраняет данные на облачном интернет-сервисе.

Преимущества

• Измерение pH, редокс, свободного и общего хлора;
• Автоматическое дозирование препаратов;
• Отдельный отсек для каждого датчика;
• Датчик температуры;
• Электронный датчик потока;
• Настройки аварийной сигнализации;
• Защита от несанкционированного доступа;
• Поправка к значениям хлора в зависимости от уровня рН и скорости потока;
• Опция подключения по протоколу Modbus RS485 для внешнего мониторинга и сигнализации;
• Влагонепроницаемый корпус обеспечивает длительный период эксплуатации.

Комплектация:

- Стандартная комплектация системы Autodos состоит только из базового модуля.

В базовый модуль Pahlen Autodos M встроенны: префильтр, прозрачный расходомер, защита по потоку, температурный датчик, съемная ячейка для электродов.

Дополнительно приобретаются:

- Насосы разной производительности ( в зависимости от объема вашего бассейна):

Артикул	Модель	Подключение	Макс. произв-ть, л/ч	Объем одного впрыска, мл	Макс. дав- ление, бар
413330*	Beta/4B 0400	6x4	0,8	0,07	4
413331	Beta/4B 0402	12x6	2,9	0,27	4
413332	Beta/4B 0408	12x6	8,1	0,75	4
413333	Beta/4B 0220	12x6	19,0	1,76	2
413334	Beta/5B 0232	12x6	32,0	2,96	2

* Beta/4B 0400 - насос для дозирования коагулянта

- Многофункциональный клапан:

Артикул 413745 Многофункциональный клапан 1,5-6 бар Beta/B 0400 - 0220
Артикул 413755 Многофункциональный клапан 1,5-6 бар Beta/B 0232

- Кабель для подключения насоса к контроллеру:

Артикул 41366 Кабель для подключения к контроллеру, 2-жильный, 5 м

- Настенная подставка для насоса

Артикул 41378 Кронштейн для крепежа на стене BETA/Concept

- Электроды:

Артикул 416541 Комплект электродов M2, для свободного хлора РВ200 и pH
Артикул 416542 Комплект электродов M2 для свободного хлора CLE3 – 10 ppm и pH
Артикул 416543 Комплект электродов M2 для свободного хлора CLE3 – 20 ppm и pH
Артикул 416551 Комплект электродов M2 для pH и редокс

- Интерфейс Modbus RTU

Артикул 416209 Внутренний коммуникационный модуль Autodos

- Мобильный шлюз EC220

Артикул 416230 Внешний веб-модуль для восходящей связи GPRS/3GВключает подписку на облачный сервис на 12 месяцев.

- EC310 Шлюз Ethernet

Артикул 416231 Внешний веб-модуль для восходящей связи EthernetВключает подписку на облачный сервис на 12 месяцев.


Автоматические станции серии Autodos M измеряют и регулируют уровень pH (дозирование щелочи или кислоты) и хлора в виде Redox- потенциала, свободного или связанного хлора. Для определения уровня связанного хлора измеряется уровень общего хлора. Уровень связанного хлора, показываемый на дисплее, определяется расчетным путем (общий хлор – свободный хлор = связанный хлор).

Возможно подключение модуля "Autologger", который позволяет подключить систему Autodos к компьютеру, для контроля величин pH и хлора, аварийных режимов и ситуаций.

Технические характеристики автоматической станции обработки воды Pahlen Autodos M2 416540:

Дисплей с 7 светодиодными индикаторами: 2*3 цифры
Токовый выход: 2x4-20 (0-20) мА
Релейные выходы для дозирования: 2x1A резистивная нагрузка
Диапазон измерений pH: 0..14 рН
Диапазон измерений Rx: -99.-999. мВ
Диапазон измерений Cl: -.99-9.99 мг/л (ppm)
Вес: 5,3 кг

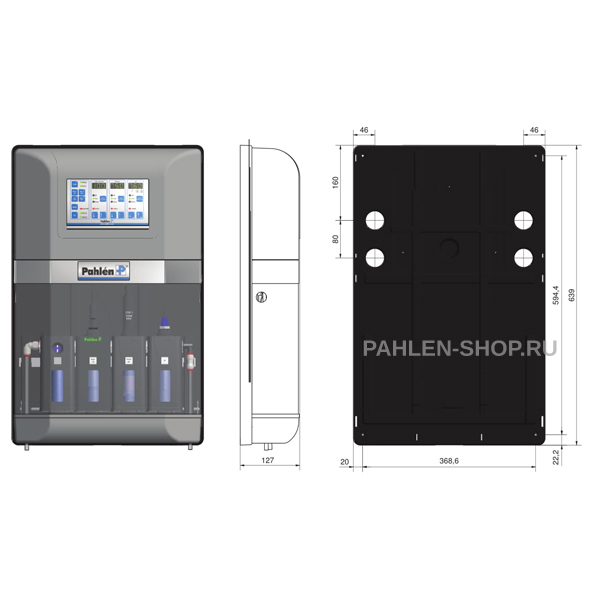

Габариты: 74x410x127 мм
Напряжение питания ~ 230 В +15%-10%
Потребляемая мощность: 12 ВА
Разъем температурного датчика: Резьбовой вывод
Вход датчика потока =14В, PNP, около 6 мА
Разъем датчика pH - BNC
Разъем датчика Redox-потенциала - BNC
Разъем датчика свободного хлора - в зависимости от датчика
Разъем датчика общего хлора - токовый вход 4-20 мА
Режим ожидания PNP - примерно =14В/5 мА
Уровень PNP - примерно =14В/5 мА
Выходное реле сигнализации - 1 A резистивная нагрузка, закрытие/открытие
Максимальная нагрузка, токовые выходы - 400 Ом
Степень защиты - IP54
Температура окружающей среды - 5-40°C
Номинальный поток (мин.-макс.): 30 (20-60) л/час
